Ответ на вопрос: «К каким последствиям может привести избыточное содержание в глинистом растворе инертной глины? Какими техническими средствами следует оснастить наземную циркуляционную систему БУ для удаления ее».
При высоком содержании глинистых минералов группы в разбуриваемых горных породах (ГП) глина подвергается гидратации (адсорбирует воду из промывочной жидкости), диспергируется и переходит в твердую фазу ПЖ, вызывая сильное загустевание бурового раствора, что приводит к получению большого избытка объема бурового раствора.
Рис. 1. Зависимость вязкости бурового раствора от содержания инертных частиц твердой фазы.

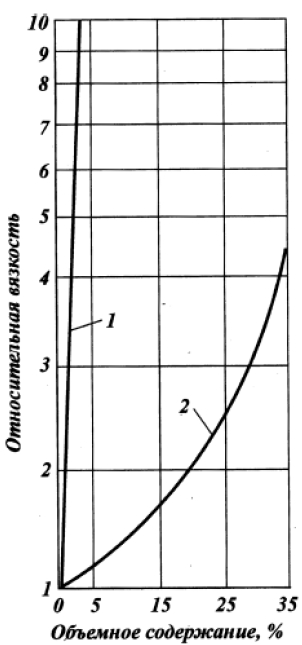

Рис. 2. Зависимость вязкости бурового раствора от содержания бентонита (1) и барита (2).
По мере увеличения концентрации инертных частиц вязкость раствора постепенно возрастает, пока не достигает критической точки, после чего стремительно увеличивается. Для соленасыщенных растворов эта зависимость более существенна.
Активные глинистые частицы в буровом растворе набухают, диспергируются, присоединяют к себе большое количество воды, что влечет за собой значительное увеличение вязкости бурового раствора. Количество 1% гидратированного в воде бентонитового глинопорошка так лее влияет на вязкость бурового раствора, как 20% барита. Таким образом, не только количество, но и состав твердой фазы определяют столь важный технологический показатель, как вязкость бурового раствора.
По мере выравнивания концентраций твердой фазы в растворе и корке фильтрация прекращается. В противном случае толщина фильтрационной корки стремится к бесконечности.
Толстая глинистая корка на стенках скважины может привести к различным отложениям: прихвату колонны, сальникообразованию и гидроразрыву при спуске-подъеме колонны, разрыву бурильной колонны, затруднению каротажных работ, посадкам при спуске обсадных колонн, некачественному цементированию.
Каждый аппарат, используемый для очистки раствора от шлама, должен пропускать количество раствора, превышающее максимальную производительность промывки скважины (исключая центрифугу).
В составе циркуляционной системы аппараты должны устанавливаться в строгой последовательности. При этом схема прохождения раствора должна соответствовать следующей технологической цепочке: скважина — газовый сепаратор — блок грубой очистки от шлама (вибросита) — дегазатор — блок тонкой очистки от шлама (песко- и илоотделители, сепаратор) — блок регулирования содержания и состава твердой фазы (центрифуга, гидроциклонный глиноотделитель).
Разумеется, при отсутствии газа в буровом растворе исключают ступени дегазации; при использовании неутяжеленного раствора, как правило, не применяют глиноотделители и центрифуги; при очистке утяжеленного бурового раствора обычно исключают гидроцпклонные шламоотделители (песко- и илоотделители). Иными словами, каждое оборудование.
Обычно в буровом растворе в процессе бурения скважины присутствуют твердые частицы различных размеров. Размер частиц бентонитового глинопорошка из- меняется от единицы до десятков микрометров, порошкообразного барита — от 5—10 до 75 мкм, шлама — от 10 мкм до 25 мм. Но пока частицы шлама достигнут циркуляционной системы, они уменьшатся за счет механического измельчения и диспергирования. В результате длительного воздействия частицы шлама постепенно превращаются в коллоидные частицы (размером менее 2 мкм) и играют весьма заметную роль в формировании технологических свойств бурового раствора.
Лучшие мировые образцы вибросит позволяют удалять из бурового раствора частицы шлама размером более 150 мкм. Максимальная степень очистки при использовании глинистых растворов достигает 50%. Это практически технологический предел вибросита при бурении глинистых отложений с промывкой их водными растворами.
Применение гидроциклонного пескоотделителя позволяет увеличить степень очистки бурового раствора до 70 — 80%; удаляются частицы шлама размером более 40 мкм. Для более глубокой очистки применяют батарею гидроциклонов диаметром не более 100 мм — илоотделителей. С помощью этих аппаратов удается очистить буровой раствор от частиц шлама размером до 25 мкм и повысить степень очистки до 90% и более.
Как видим, механическими средствами можно достичь очень глубокой очистки неутяжеленного бурового раствора.
Для утяжеленного раствора степень очистки ограничивается необходимостью сохранения в растворе утяжелителя. Поэтому механическими аппаратами из утяжеленного раствора практически могут быть извлечены частицы шлама размером лишь до 74 мкм. Частицы шлама размером от 5—10 до 75—90 мкм невозможно отделить от частиц барита, а так как потери барита недопустимы вследствие его высокой стоимости, дальнейшее улучшение степени очистки утяжеленного раствора обычно осуществляют переводом частиц шлама в более грубодисперсное состояние (например, путем применения флокулянтов селективного действия). При этом большое внимание уделяют регулированию содержания и состава твердой фазы с помощью центрифуги или гидроциклонных глиноотделителей.

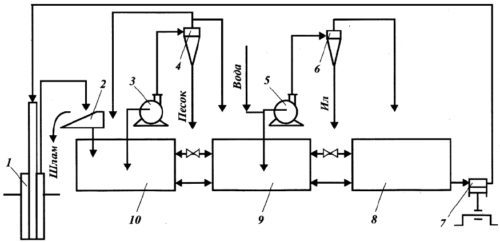

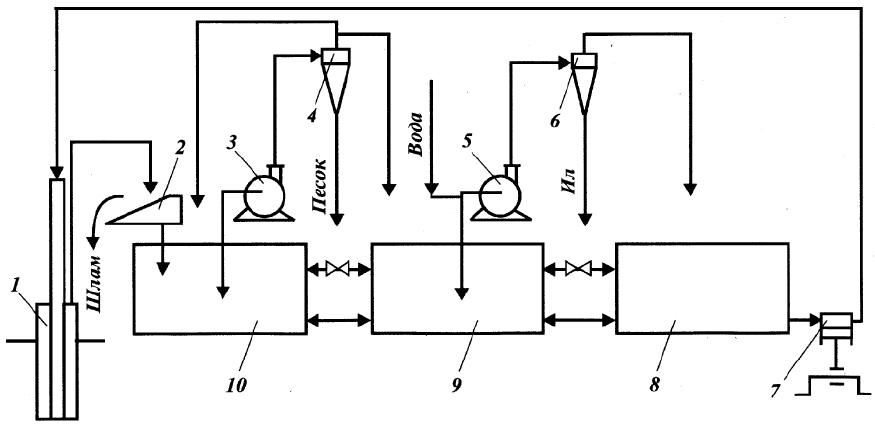

Рис. 3. Схема очистки бурового раствора.
Буровой раствор со шламом после выхода из скважины 1 подвергается на первой ступени грубой очистке на вибросите 2 и собирается в емкости 10. Из емкости центробежным насосом 3 раствор подается в батарею гидроциклонов пескоотделителя 4, где из раствора удаляются частицы песка. Очищенный от песка раствор поступает через верхний слив в емкость 9, а песок сбрасывается в шламовый амбар. Из емкости 9 центробежным насосом 5 раствор подается для окончательной очистки в батарею гидроциклонов илоотделителя 6. После отделения частиц ила очищенный раствор направляется в приемную емкость 8 бурового насоса 7, а ил сбрасывается в шламовый амбар.
Газирование бурового раствора препятствует ведению нормального процесса бурения. Во-первых, вследствие снижения эффективной гидравлической мощности уменьшается скорость бурения, особенно в мягких породах; во-вторых, возникают осыпи, обвалы и флюидопроявления в результате снижения эффективной плотности бурового раствора (а следовательно, и гидравлического давления на пласты); в-третьих, возникает опасность взрыва или отравления ядовитыми пластовыми газами (например, сероводородом).
Попадающий в циркуляционный поток газ приводит к изменению всех технологических свойств бурового раствора, а также режима промывки скважины. Кроме очевидного уменьшения плотности раствора изменяются также его реологические свойства — по мере газирования раствор становится более вязким, как и всякая двухфазная система.
Пузырьки газа препятствуют удалению шлама из раствора, поэтому оборудование для очистки от шлама работает неэффективно.
Кислые газы, такие как двуокись углерода, могут привести к понижению рН раствора и вызвать его флокуляцию. Снижение гидравлической мощности вследствие присутствия в растворе газа отрицательно сказывается на всем процессе бурения.
Свободный газ легко удаляется из раствора в поверхностной циркуляционной системе путем перемешивания в желобах, на виброситах, в емкостях. При устойчивом газировании, например во время бурения при несбалансированном давлении, свободный газ удаляют из бурового раствора с помощью газового сепаратора.
